芯力特產品在車身域控制器BDM中的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：梁超群 Alex Liang
- 分類： SIT, 產品線, 汽車電子
- 標簽： CAN收發器, Lin收發器
車身域控制器定義與核心功能

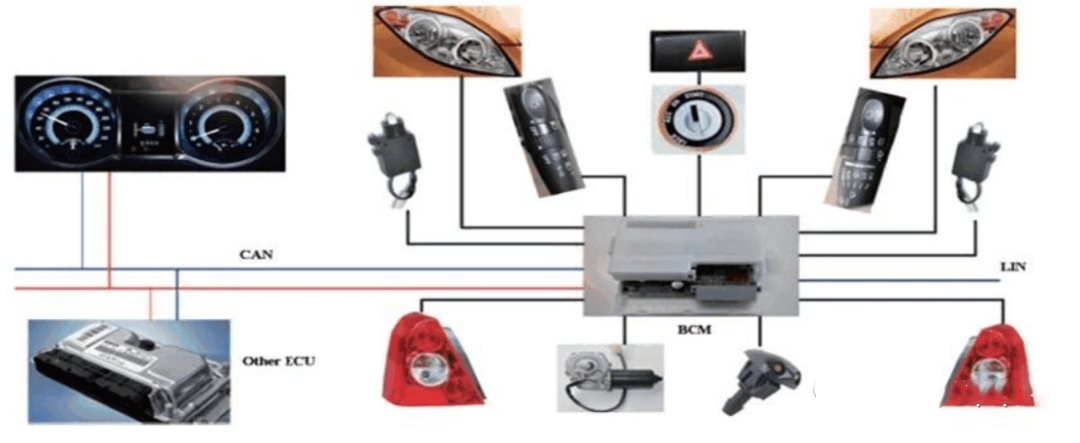

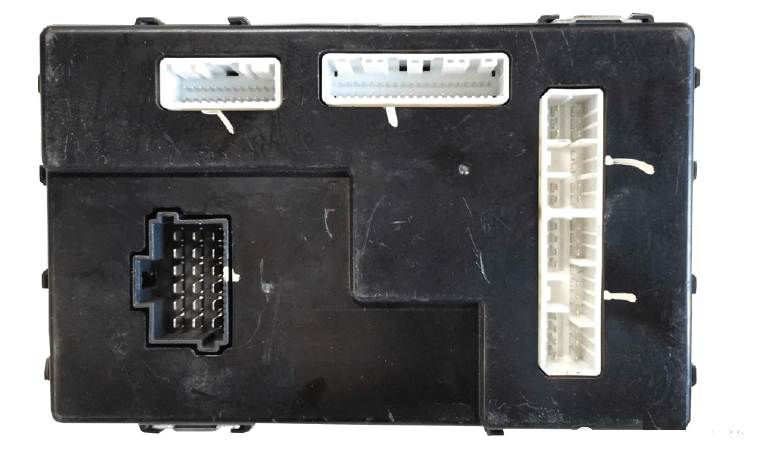

BDM（Body Domain Module）是車身域控制器的簡稱，在不同車企或文獻中也被稱為BCM（Body Control Module）或BDU（Body Domain Unit）。其核心功能是通過中央處理單元對車身電子系統進行集中化控制，具體包括：
- ?功能集成?：整合傳統分散的ECU（如燈光控制、雨刮控制、門鎖系統等），統一管理信號輸入與輸出，減少系統復雜度。??2??3
- ?實時監控與響應?：接收傳感器信號（如車速、溫度），執行防抱死剎車、電子穩定程序等安全功能，并在異常時觸發警報或保護措施。??1??4
- ?舒適性控制?：管理車窗、天窗、座椅調節、無鑰匙進入（PEPS）等部件，優化乘客體驗。??
?
?BDM技術演進與發展趨勢
隨著汽車電子架構向集中化發展，BDM正經歷以下技術變革：
- ?從域控制器到區域控制器?：BDM逐步升級為區域控制器（ZCU），整合更多跨域功能（如底盤控制、熱管理），并采用分級配電方式提升能效。
- ?硬件與軟件創新?：采用高性能MCU（如恩智浦S32G3）和SOA（面向服務架構）設計，支持OTA升級和AI算法處理，實現軟硬件分離。
- ?降本與集成優勢?：通過集成e-Fuse等智能配電技術，減少線束長度和ECU數量，優化整車成本與空間布局。??

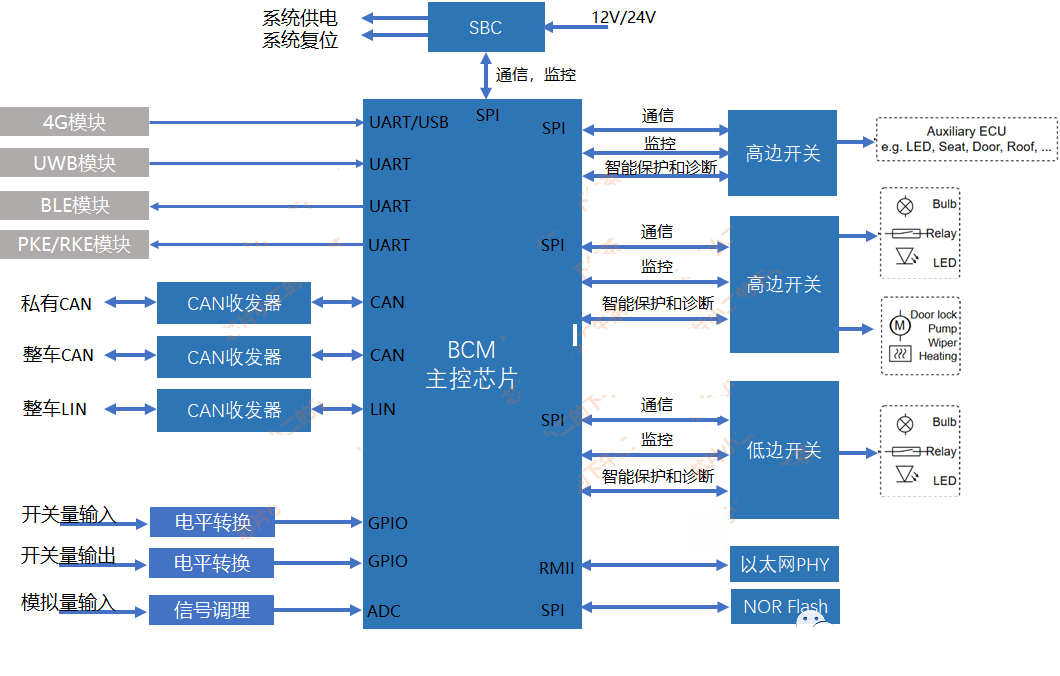

系統框圖
芯力特產品推薦
?Can 收發器：
?? SIT1043Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
- AEC-Q100 認證
- 擁有低功耗睡眠模式以及待機模式
- 帶遠程喚醒功能以及本地喚醒功能
- 總線端口±58V 耐壓
- ±30V 接收器共模輸入電壓
- 全系支持3.3V/5V MCU，SIT1043Q/1 增加支持1.8V MCU
- 驅動器（TXD）顯性超時功能
- VBAT、VCC 和VIO 電源引腳上具有欠壓保護
- 高速CAN，支持5Mbps CAN With Flexible Data- Rate（靈活數據速率）
- 睡眠模式INH 輸出引腳具有電源禁用功能
- -40℃至150℃結溫范圍，且內置過溫保護
- TXD 至RXD 典型環路延時約100ns
- 高抗電磁干擾能力
- 未上電節點不干擾總線
- SIT1043QT 和SIT1043QTK 帶共模穩定輸出引腳SPLIT
?? SIT1044Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
- AEC-Q100認證
- 內置過溫保護
- 總線端口±40V耐壓
- 驅動器（TXD）顯性超時功能
- 帶遠程喚醒功能的低功耗待機模式
- SIT1044QT/3、SIT1044QTK/3、SIT1044QT/31和SIT1044QTK/31 I/O電壓范圍支持3.3V和5V MCU
- VCC和VIO電源引腳上具有欠壓保護
- 高速CAN，支持5Mbps CAN FD（靈活數據速率）
- 高抗電磁干擾能力
- 未上電節點不干擾總線
- TXD至RXD典型環路延時小于100ns
- 支持DFN3*3-8，小外形，無引腳封裝
?Lin 收發器：
?? SIT1021Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- AEC-Q100 認證；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 總線限流保護功能；
- 電池欠壓保護功能；
- 極低功耗的休眠模式；
- 支持本地喚醒與遠程喚醒；
- 使用INH 引腳控制外部穩壓器；
- LIN 數據傳輸速率可達20kbps；
- 高電磁兼容（EMC）能力；
- 提供DFN3*3-8，小外形，無引腳封裝。
?? SIT1022Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- AEC-Q100 認證；
- 兼容K 線；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 內置30kΩ 總線上拉從機電阻；
- 總線限流保護功能；
- 電池掉電檢測功能；
- 極低功耗的休眠模式與待機模式；
- 支持LIN 總線遠程喚醒；
- LIN 數據傳輸速率高達20kbps；
- 提供SOP14，DFN4.5*3-14 及DHVQFN24 封裝。
?? SIT1024Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- AEC-Q100認證；
- 兼容K線；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 內置30kΩ總線上拉從機電阻；
- 總線限流保護功能；
- 電池掉電檢測功能；
- 極低功耗的休眠模式與待機模式；
- 支持遠程喚醒；
- 輸入電平兼容3.3V/5V器件；
- LIN數據傳輸速率高達20kbps；
- 提供QFN24L/DHVQFN24，小外形，無引腳封裝。
>>>>
芯力特公司介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
>>>>
